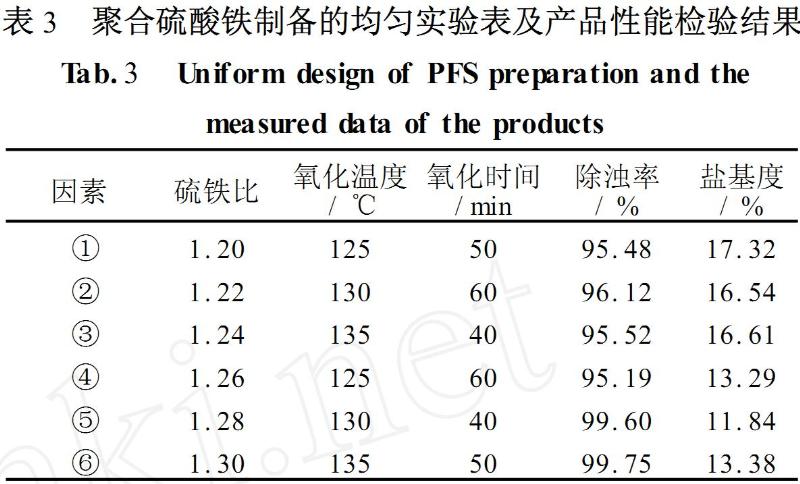

根据聚合硫酸铁单因素实验分析的结果，选取硫铁比、反应温度、氧化时间这三个因素的各个水平，然后选择适宜的均匀设计表进行实验（见表3）．

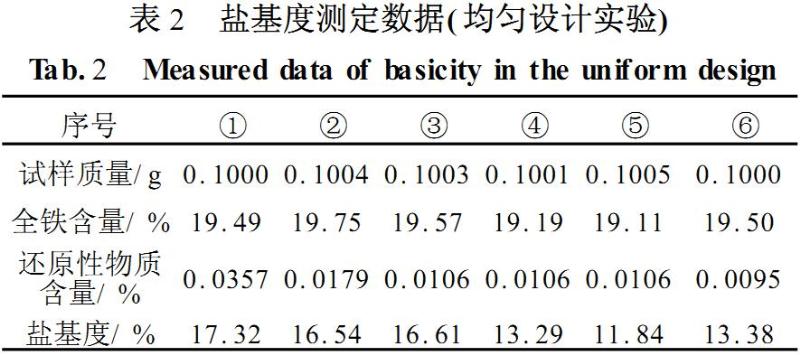

由表2和表3中可以看出，在上述条件下制得的聚合硫酸铁样品盐基度均在国标规定的8.0～16.0的范围内，而且色泽美观（淡黄色），颗粒细腻．聚合硫酸铁质量的优劣，主要取决于全铁的含量和盐基度，而以盐基度为重，盐基度越高，产品的聚合度越大，絮凝效果也越好，但盐基度如果太高，Fe3+水解速度较快而使得产品使用时不稳定，表现为其溶解性不好，可以看出，[SO42-]／[Fe]t值从1.20，1.22，1.24，1.26,1. 28到1.30，随着该值的增大，盐基度大体上呈下降趋势，前4个聚合硫酸铁样品的溶液水解程度都比较大，有较多氢氧化铁生成溶液易浑浊，后2种聚合硫酸铁样品溶解后则形成清澈透明的红棕色溶液．5号聚合硫酸铁样品的除浊率(99.60%)和6号聚合硫酸铁样品的除浊率(99.75%)接近，但6号样品的盐基度(13.38%)较5号样品盐基度(11.84%)高出不少，由直观分析法选择6号聚合硫酸铁样品为最佳产品。
关注更多关于聚合硫酸铁制备实验方面的相关信息，请关注华泉官网：www.huaquan.com
