制备聚合硫酸铁实验中硫铁比单因素实验。在其他因素相同情况下调节不同的硫铁比([SO42-]/[Fe]t)制备一系列的聚合硫酸铁，而后测定其处理选矿废水的性能，数据见图3．
在聚合硫酸铁制备实验中硫铁比单因素实验实验中用加入硫酸量的多少来控制硫铁比这个因素，从图3可以看出，[SO42-]/[Fe]t在1.2到1.3以及1.5到1.6条件下制备的聚合硫酸铁对废水的浊度去除率较高，但是硫铁比在1.5以上时制备的样品粘性大，容易结块，外观上不同于其他产品，

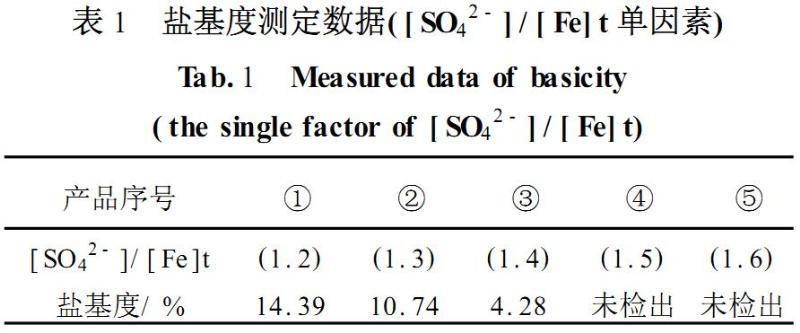

按照GB14591-2006中盐基度的测定方法测定聚合硫酸铁的盐基度，数据见表1．
由表1知，随着硫酸加入量的增大，聚合硫酸铁盐基度呈下降趋势，原因是在水解过程中，氢氧根离子和硫酸根离子与铁离子的配合是竞争关系，[SO42-]/[Fe]t低时，较多的氢氧根离子结合铁离子，使得聚合硫酸铁盐基度较高，而[SO42-]/[Fe]t比在1.5以上时，硫酸根离子过量，生成物已经成为Fe2( SO4)3，并非聚合硫酸铁．因而本实验[SO42-]／[Fe]t比值取1.20～1.30的数值为宜，考虑到此比值对盐基度影响较大，在最佳工艺条件确定时该因素的水平选择应比较密集，均匀设计实验中[S042]／[Fe]t这个因素的6个水平分别为1.20,1.22,1.24,1.26,1.28,1.30。
想了解更多关于聚合硫酸铁制备过程中的相关信息，请关注华泉官网：www.huaquan.com
